BTL1151HP高静压差压变送器

BTL-1151HP型高静压差压变送器是一种适用于石化和电站高压装置的差压变送器,由于其耐压高达32MPa,并可承受单向过载压力而不被损坏,因此能可靠地用于高压系统的差压测量。

精度高,性能稳定。

二线制,4~20mA输出(模拟)。4~20mA+HART输出(智能)

采用固体δ室元件,接插式印刷电路板,抗振性强。

模拟量程、零点大范围连续可调。智能符HART通讯协议,可用HART通讯器与本智能表进行双向通讯而不中断输出信号。具有自诊断和远程诊断功能。带有EEPROM,断电后不丢失数据。

BTL3351调校简捷:通过就地按钮可进行各种功能组态,调零、调满一次完成,可以加压或不加压进行量程设置,通用就地按钮实际上是一个经济的小型手操器。

单向过载保护性能好。

零部件互换性、通用性好,经久耐用。

品种规格齐全。安装方便,使用场合广泛,可在极限环境温度(-40~+100℃)、宽测量范围60Pa~41.37MPa、超高介质温度<400℃)以及强腐蚀、高真空防爆场合使用。

鉴于本系列产品设计和工艺的独到之处,还有以下特点:

按可靠性设计方法,进行元器件的材料选择;成品逐台经过严格的稳定性和补偿处理

制订了高于国内同类产品的技术标准,增设专有项目,按照内控质量指标进行考核和检验,以确

保出厂产品的实际综合精度和稳定性位居国内产品的前列。

采用先进的全熔焊刚性密封新颖结构和特殊工艺及设备,克服了用户反应强烈的远传变送器漏油问题。

采用动态型面保护设计法,极大地提高了远传装置的过载能力,并改善了温度特性和精度。

可根据用户使用工艺参数进行耐温设计,保证变送器在额定的高温条件下,稳定可靠地工作。


产品概述

BTL-3351/1151系列电容式变送器可应用于石化、冶金、电力、食品、医药、造纸和纺织等工业部门,用来检测流体的差压、压力、液位、界面和密度等参数,与节流孔板配合,还可用于测量流量。它将被测信号转换成4~20mA.DC标准信号,传送给显示、计算、调节或控制等仪器,组成各种自控系统。

伯特利仪器仪表有限公司借鉴国外先进技术,组织了国内变送器设计和制造的专业技术人员,经过多年的不懈努力,研制和开发成功一系列精度高、性能稳定与可靠性好的电容式变送器


工作原理

BTL1151/3351电容式压力、差压变送器的传感器均采用微位移式差动金属电容δ室敏感部件,主要由实现压力/电容转换的δ室敏感部件和将电容转换成二线制420mA.DC模拟信号或420mA.DC+HART智能的电子线路板组成。当过程压力从测量容室的两侧(或一侧)施加到隔离膜片后,经硅油灌充液传至δ室的中心膜片上,中心膜片是一个边缘张紧的平膜片,在压力的作用下,产生相应的位移(******约0.1mm),该位移即形成差动电容变化,并经电子线路板的解调、振荡和放大,转换成二线制的420mA.DC输出信号,输出电流与过程压力的大小成正比。






智能型电容式压力、差压变送器采用先进的集成电路及表面贴装(SMT)技术,变送器的电子部件由一块电路板组成。BTL3351采用自动温度补偿技术
变送器的微处理器控制A/DD/A转换的工作也能完成自诊断及实现数字通讯。工作时,一个数字压力值被微处理器,并作为数字储存,以确保精密的修正和工程单位的转换。此外,微处理器也能完成传感器的线性化、量程比、阻尼时间以及其它功能,EEPEOM存储所有的组态、特性化及数字微调的参数,存储器为非易失性的,因此,即使断电,所有存储的数据仍能完好保持,以随时实现智能的通讯。
软件:通过一台HART通讯器对3351智能变送器进行测试和组态。或者通过任意的支持HART通讯协议的上位系统完成通讯。
HART
协议使用工业标准的BBLL202移频键控(FSK)技术,以1200Hz2200Hz的数字信号叠加在420mA的信号上实现通讯。通讯时频率信号对420mA的过程信号不产生任何干扰。
自诊断:智能变送器可完成连续地自诊断。如果变送器被检测出故障,则变送器的输出由用户可选择大于22mA或小于3.8mA其中一个值,并且任何的HART上位机设备均能显示该变送器自诊断的特殊信息代码。
格式化:格式化功能是在变送器进行初始化设定和对数字电子部件进行维护时使用的,标准的格式化菜单提供了两个功能:特性化和数字微调。
特性化:尽管3351智能变送器在出厂时就已被特性化处理好,但用户仍可以使用这一功能将现有的3351模拟变送器作一些简单的更新,使它转换为智能型。特性化功能:调节3351智能电容式变送器的电子部件,让它正确地反映传感器的输出。
本功能允许对变送器的特性进行数字标定,以达到制造厂标定的压力标准值。数字微调包括两种独立的操作:
传感器微调:可以调节数字过程变量的读数,使之精确反映压力输入;
模拟输出调整:使仪表的数字电流与仪表的420mA模拟输出电流一致。
组态:

标准组态:除非特别指定,否则将按下列组态供货;
工程单位:KPa4mA-0KPa20mA—量程上限值;输出线性。
软件标签:空白[;软件标签(8个字符),除非指明,否则是空白]
除标准组态参数外,用户还可以指定下表附加的数据。



描述符

16字符

隔离膜片材料

类型码信息

信息

32字符

传感器充液

类型码信息

日期

日月年

排液/排气

类型码信息

阻尼

一体化表头

已安排或没有

远传膜盒

特定的信息





法兰材料

类型码信息

故障报警模式

高或低

O型圈材料

类型码信息

参数写保护

关或开



输出信号:4~20MA.DC二线制(模拟)
二线制4~20mA直流信号上叠加数字信号,由用户选择线性或开方输出。(智能)
供电电源:12~45V.DC(详见负载特性图)

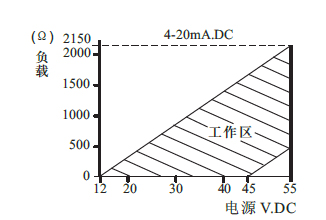

负载特性:

******负载=50X(电源电压-12) 适用于模拟系列
电源影响:<0.005%/V
负载影响:电源稳定时,无负载影响。
测量精度:调校量程的±0.1%±0.2%,±0.25%,±0.5%
(标配精度为±0.5%,若选择其他精度请在订货选型时注明。)
迁移特性:******正迁移量500%,******负迁移量600%
注:① 负迁移量的绝对值,不大于一个工程大气压。
② 迁移后的上限或下限绝对值,均不应超过******测量范围的上限值。
③高静压流量变送器迁移会破坏开方特性,故不能进行迁移。
阻    尼:通常可在0.2~1.67秒之间可调,当灌充惰性液或带远传装置时,时间常数会增大。
启动时间:<2秒,不需预热
工作环境:环境温度 -29~93℃(模拟放大器)
-29~75℃(数字/智能放大器)
-29~65℃(带显示表头)
环境湿度:  0~95%
防护特性:防护能力 IP65,IP67
防爆类型:隔爆型   Exd II BT4-6
本安型   Exia II CT5
静压影响:零位误差:±0.5%******量程限值,对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响:0.05%******量程值,接受辐射频率27~500MHz,试验场强3V/m。
指示表(%):指针表    标尺长44.5mm    精度±2%
液晶数显                  精度±0.2%
振动影响:任何方向200Hz振动时,±0.05%/g。
安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来消除。
重    量:5.4Kg(不包括附件)
