BTL90/80/70型压力变送器
首页 - 产品展示 - BTL90/80/70型压力变送器

BTL801压力变送器

BTL801压力变送器是一种实用型工业用压力变送器,选用高精度、高稳定性和高可靠的扩散硅压力传感元件。用于测量液体或气体的压力及各种液体的液位,并把压力及液位转换成标准电信号的现场远传压力及液位测量仪表,可以测量表压、绝压和负压。
工作原理
变送器的测量元件是一个压阻压力传感器。它利用半导体硅材料的压阻效应,实现压力与电信号的转换。被测压力作用到不锈钢膜片上,通过不锈钢膜片与敏感芯片之间灌充的硅油,把压力传递到敏感芯片上,敏感芯片通过导线与变送器专用放大电路连接,由于敏感芯片上的惠斯登电桥输出的电信号与作用压力有着良好的线性关系,所以可以实现对压力的准确测量。变送器对液位测量的基本原理,就是把与液体深度成正比的液体静压力,通过变送器转换成电流(或电压)信号输出,从而建立起输出电信号与液体深度的线性对应关系,实现对液体、即液体深度的测量。

测量范围广:-0.1~0,0 (1KPa 60MPa)      高精度,高稳定性,高可靠性
零点、量程连续可调                      可具有防爆性
实用性广,安装方便                     IP65,IP67外壳防护等级

基本误差:0.25%F·S,0.5%F·S
线性度:优于0.2%F·S
温度飘移:<±0.025%F·S/℃(0~50℃)
长期稳定性:≤0.2%F·S/年
响应时间:≤10ms

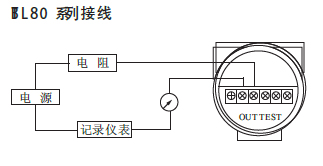

供应电源:24VDC(或12VDC~36VDC任意恒压电源)
输出:4~20mA
负载电阻:0~600Ω(RZ= V-12/0.02其中V为电源电压)
压力过载极限:最大额定压力的1.5倍
环境温度:-20℃~+85℃
被测介质温度:-20℃~+85℃。
被测介质温度:-20℃~+500℃高温散热片型
电气接口:M20×1.5
外壳防护等级:IP65
防爆等级为:ExiaⅡCT4
外壳材料:铸铝
重量:约850g
功耗:<0.5W
